O VSR — Última geração
No VSR, fresas, lâminas, rodas, machos, apalpador 3D, câmera, ponteiro LASER... Tudo funciona em todo o formato da máquina, sem offset.
Versatilidade: alta velocidade para ferramentas pequenas, alto torque para ferramentas grandes. O spindle VSR gerencia de forma ótima trabalhos completamente diferentes, raramente usando a potência total.
Servomotores AC brushless sobredimensionados para fresagem (força e rigidez) e corte tangencial (alta velocidade e aceleração). Controle de posição com encoder de 26 bits. Velocidade até 74.000 mm/min.
Mesa a vácuo multizona (12 zonas no VS2010R e no VS2020R, 24 zonas no VS2030R e no VS2040R). Cada zona é controlada dinamicamente por software durante o corte, maximizando a fixação e reduzindo o consumo de energia.
O vácuo é monitorado continuamente e o software modula a potência da turbina. Exemplo: letras Dibond® cortadas com apenas 800 W. As economias podem ultrapassar 400 €/mês. Modo boost até 10 kW para peças difíceis.
Impressão sobre corte frente/verso. A máquina digitaliza as marcas impressas e os cantos da chapa. Compatível Caldera®. Plugins Illustrator incluídos no VERSO CAM.
Para materiais de espessura variável (ex. PMMA fundido), o apalpador 3D mapeia a chapa antes da usinage com correção automática.
Depósito ISO 30 de 24 ferramentas para fresas, brocas e ferramentas UTM. Múltiplos sensores de segurança protegem contra erros do operador.

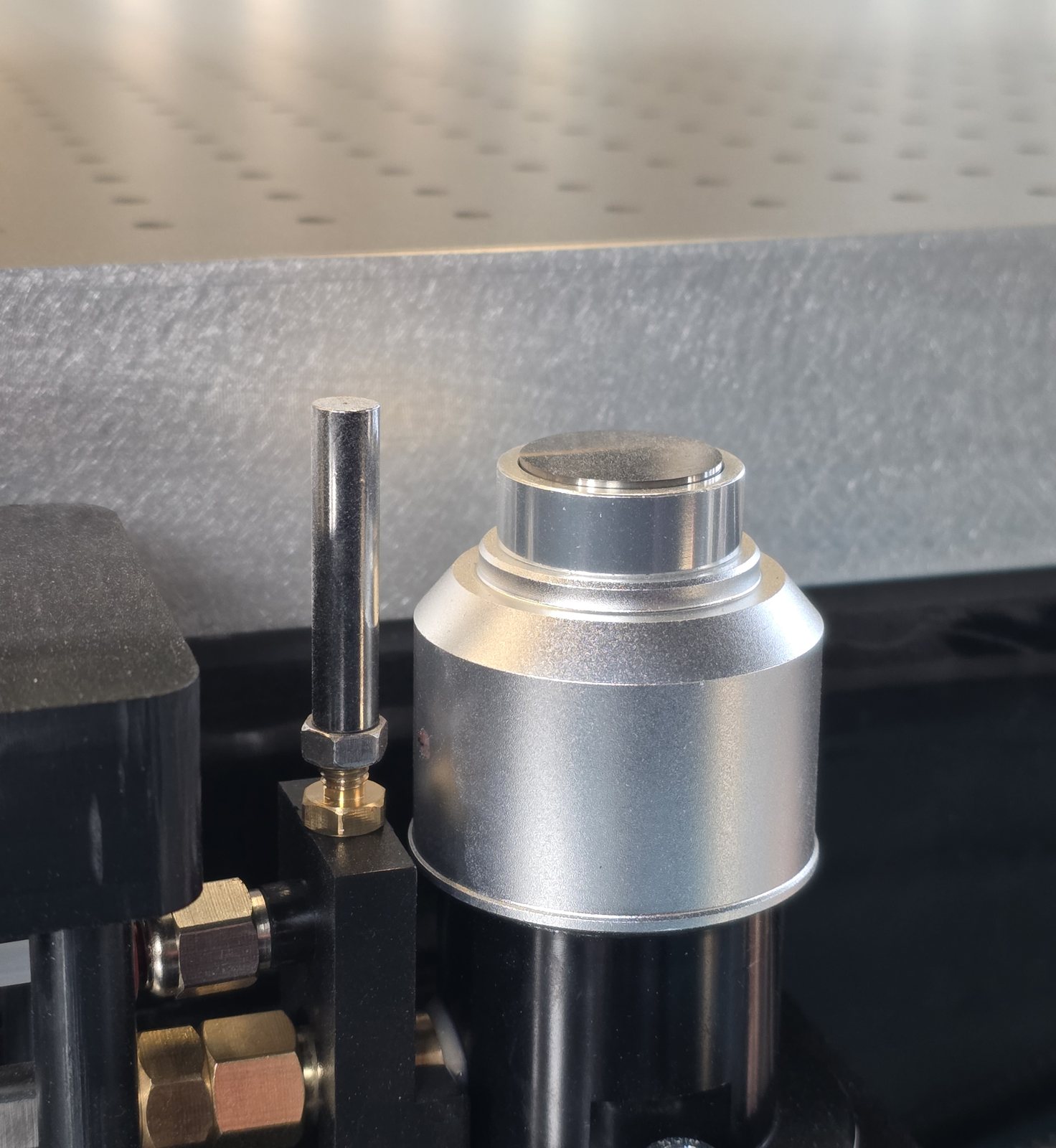

Apalpador eletrônico de altíssima precisão utilizado automaticamente. Detecção de quebra de ferramenta. Limpeza com jato de ar antes de cada medição.
O apalpador da mesa registra periodicamente a geometria para compensar os defeitos. O VSR é uma das poucas máquinas capazes de trabalhar as dobreças Hylite® de 1,2 mm.
Módulo extremamente versátil que utiliza o trocador ISO30. Corte tangencial, V-cut, dobramento e furacão. Suportes: lâmina tangencial, oscilante, V-cut (30, 45 ou 60°), roda de vinco, suporte de macho.
Desenvolvida e produzida pela VERSO. ARM Cortex µC + firmware VERSO SPEEDDM para alta velocidade e resoluções muito finas.
Posicionamento automático para uma extração ótima de cavacos. Modo de recolhimento para materiais ultrassensíveis.
Um spindle potente gira rápido com ferramentas pequenas e mantém torque elevado com as grandes. A potência máxima raramente é usada, mas continua disponível para materiais duros, grandes espessuras e ferramentas de grande diâmetro.
O UTM (Universal Tangential Module) é o módulo de corte da VSR: ele recebe, à escolha, uma lâmina tangencial, uma lâmina oscilante, uma ferramenta de V-cut, uma roda de vinco ou um macho de rosca, com troca automática. Ele não existe na LT.
Sim. Na VSR, o spindle e todas as ferramentas do módulo UTM cobrem toda a área de trabalho, sem perda de curso por causa do deslocamento entre ferramentas.
74.000 mm/min nas VS2020R, VS2030R e VS2040R, e 35.000 mm/min na VS2010R, desde que um dispositivo de segurança esteja ligado ao circuito de parada de emergência da máquina. Sem esse dispositivo, a máquina fica limitada a 30.000 mm/min.
O VERSOCAM mede o vácuo continuamente e modula a potência da turbina, de 0,8 a 10 kW. Exemplo: letras em Dibond® de 35 cm foram cortadas com apenas 800 W de aspiração. A economia pode passar de 400 € por mês.
A VSR pode mobilizar até 25 kW se necessário, mas usa apenas a potência mínima da turbina, concentrada na zona que está sendo cortada. Exemplo: no corte de PVC expandido ou de alumínio composto, o consumo total da máquina fica, na maioria das vezes, abaixo de 9 kW.
A manutenção de rotina consiste em limpar a máquina com ar comprimido e depois lubrificar levemente os trilhos-guia, as cremalheiras e os fusos de esferas. O cone ISO30 do spindle deve ser limpo periodicamente com a ferramenta específica fornecida; mantenha também os porta-ferramentas limpos e retire sempre qualquer porta-ferramenta que produza ruído de vibração ao girar, para preservar os rolamentos do spindle. Esses procedimentos são explicados durante o treinamento.
Não há um limite preciso. Com boa manutenção, uma máquina VERSO pode funcionar de 10 a 15 anos antes que seja preciso, eventualmente, pensar em substituir as transmissões, uma operação totalmente realista nesse tipo de máquina.
O pórtico fica a mais de 150 mm acima da mesa. Para a usinagem em si, o limite convencional é de 80 mm: veja as páginas de materiais.
Não. Nas máquinas VERSO, não é preciso facear nem a mesa nem a base de sacrifício: o apalpamento da geometria da mesa permite gerenciar perfeitamente as profundidades em qualquer situação. Os clientes usam principalmente um tapete de espuma PUR ou MDF de 6 a 8 mm. Os tapetes PUR são calibrados e têm espessura constante; o MDF pode permanecer na mesa durante o ciclo de apalpamento, que incorpora suas eventuais diferenças de espessura (mínimas).
